Mantenimiento de Equipos de Voz y Datos: Tipos de caja

LA CAJA DEL PC.

La caja del PC es una carcasa o envolvente que protege a los componentes del ordenador que van refrigerados por ventiladores. El tipo de caja o tamaño va ligado con el factor de forma de la placa base.
Una carcasa contiene cajas para las fuentes de alimentación y bahías de unidades. En el panel trasero se puede localizar conectores para los periféricos procedentes de la placa base y de las tarjetas de expansión. En el panel frontal encontramos, en muchos casos, botones de encendido y reinicio y led que indican el estado de encendido del pc, el uso del disco duro y la actividad de red.

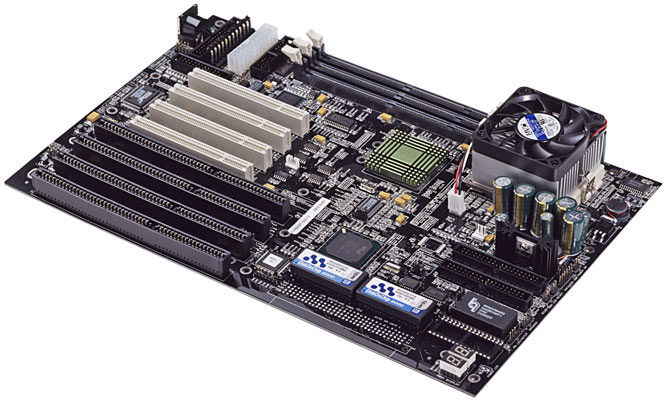

Factor de forma de la placa madre

El término factor de forma se utiliza para hacer referencia a la geometría, las dimensiones, la disposición y los requisitos eléctricos de la placa madre. Para fabricar placas madres que se puedan utilizar en diferentes carcasas de marcas diversas, se han desarrollado algunos estándares:

AT miniatura/AT tamaño completo es antiguo , este formato fue reemplazado por el formato ATX, cuya forma favorecía una mejor circulación de aire y facilitaba a la vez el acceso a los componentes.

ATX: El formato ATX es una actualización del AT miniatura. Estaba diseñado para mejorar la facilidad de uso. La unidad de conexión de las placas madre ATX está diseñada para facilitar la conexión de periféricos (por ejemplo, los conectores IDE están ubicados cerca de los discos). De esta manera, los componentes de la placa madre están dispuestos en paralelo. Esta disposición garantiza una mejor refrigeración.

ATX estándar: Tradicionalmente, el formato del estándar ATX es de 305 x 244 mm. Incluye un conector AGP y 6 conectores PCI.

micro-ATX: El formato microATX resulta una actualización de ATX, que posee las mismas ventajas en un formato más pequeño (244 x 244 mm), a un menor costo. El Micro-ATX incluye un conector AGP y 3 conectores PCI.
mini-ATX: El miniATX surge como una alternativa compacta al formato microATX (284 x 208 mm) e incluye a su vez, un conector AGP y 4 conectoresPCI en lugar de los 3 del microATX. Fue diseñado principalmente para mini-PC (ordenadores barebone)

Flex-ATX: FlexATX es una expansión del microATX, que ofrece a su vez una mayor flexibilidad para los fabricantes a la hora de diseñar sus ordenadores. Incluye un conector AGP y 2 conectores PCI.

BTX: El formato BTX (Tecnología Balanceada Extendida), respaldado por la Intel, es un formato diseñado para mejorar tanto la disposición de componentes como la circulación de aire, la acústica y la disipación del calor. Los distintos conectores (ranuras de memoria, ranuras de expansión) se hallan distribuidos en paralelo, en el sentido de la circulación del aire. De esta manera, el microprocesador está ubicado al final de la carcasa, cerca de la entrada de aeración, donde el aire resulta más fresco. El cable de alimentación del BTX es el mismo que el de la fuente de alimentación del ATX. El estándar BTX define tres formatos:

BTX estándar, con dimensiones estándar de 325 x 267 mm;
micro-BTX, con dimensiones reducidas (264 x 267 mm);
pico-BTX, con dimensiones extremadamente reducidas (203 x 267 mm).

ITX: el formato ITX (Tecnología de Información Extendida), respaldado por Vía, es un formato muy compacto diseñado para configuraciones en miniatura como lo son las mini-PC. Existen dos tipos de formatos ITX principales:

mini-ITX, con dimensiones pequeñas (170 x 170 mm) y una ranuraPCI;
nano-ITX, con dimensiones muy pequeñas (120 x 120 mm) y una ranura miniPCI. Por esta razón, la elección de la placa madre y su factor de forma dependen de la elección de la carcasa. La tabla que se muestra a continuación resume las características de los distintos factores de forma.

Factor de forma	Dimensiones	Ranuras
ATX	305 x 244 mm	AGP/6 PCI
microATX	305 x 244 mm	AGP/3 PCI
FlexATX	229 x 191 mm	AGP/2 PCI
Mini ATX	284 x 208 mm	AGP/4 PCI
Mini ITX	170 x 244 mm	1 PCI
Nano ITX	120 x 244 mm	1 MiniPCI
BTX	325 x 267 mm	7
microBTX	264 x 267 mm	4
picoBTX	203 x 267 mm	1
